Методы экранирования. Экранирование радиоэлектронной аппаратуры, как метод обеспечения электромагнитной совместимости

Защита информации от утечки через ПЭМИН осуществляется с применением пассивных и активных методов и средств.

Пассивные методы защиты информации направлены на:

• ослабление побочных электромагнитных излучений (информационных сигналов) ОТСС на границе контролируемой зоны до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов;
• ослабление наводок побочных электромагнитных излучений в посторонних проводниках и соединительных линиях, выходящих за пределы контролируемой зоны, до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов;
• исключение или ослабление просачивания информационных сигналов в цепи электропитания, выходящие за пределы контролируемой зоны, до величин, обеспечивающих невозможность их выделения средством разведки на фоне естественных шумов.

Активные методы защиты информации направлены на:

• создание маскирующих пространственных электромагнитных помех с целью уменьшения отношения сигнал/шум на границе контролируемой зоны до величин, обеспечивающих невозможность выделения средством разведки информационного сигнала;
• создание маскирующих электромагнитных помех в посторонних проводниках и соединительных линиях с целью уменьшения отношения сигнал/шум на границе контролируемой зоны до величин, обеспечивающих невозможность выделения средством разведки информационного сигнала.

Рассмотрим более подробно наиболее распространенные методы пассивной и активной защиты от ПЭМИН.

Экранирование технических средств

Как известно из предыдущих лекций, при функционировании технических средств обработки, приема, хранения и передачи информации (ТСПИ) создаются побочные токи и поля, которые могут быть использованы злоумышленником для съема информации. Подводя итог, можно сделать вывод, что между двумя токопроводящими элементами могут возникнуть следующие виды связи:

• через электрическое поле;
• через магнитное поле;
• через электромагнитное поле;
• через соединительные провода.

Основной характеристикой поля является его напряженность. Для электрического и магнитного полей в свободном пространстве она обратно пропорциональна квадрату расстояния от источника сигнала. Напряженность электромагнитного поля обратно пропорциональна первой степени расстояния. Напряжение на конце проводной или волновой линии с расстоянием падает медленно. Следовательно, на малом расстоянии от источника сигнала имеют место все четыре вида связи. По мере увеличения расстояния сначала исчезают электрическое и магнитное поля, затем - электромагнитное поле и на очень большом расстоянии влияет только связь по проводам и волноводам.

Одним из наиболее эффективных пассивных методов защиты от ПЭМИ является экранирование . Экранирование - локализация электромагнитной энергии в определенном пространстве за счет ограничения распространения ее всеми возможными способами.

Различают три вида экранирования :

• электростатическое;
• магнитостатическое;
• электромагнитное.

Электростатическое экранирование заключается в замыкании электростатического поля на поверхность металлического экрана и отводе электрических зарядов на землю (на корпус прибора) с помощью контура заземления. Последний должен иметь сопротивление не больше 4 Ом. Применение металлических экранов весьма эффективно и позволяет полностью устранить влияние электростатического поля. При правильном использовании диэлектрических экранов, плотно прилегающих к экранируемому элементу, можно ослабить поле источника сигнала в ε раз, где ε - относительная диэлектрическая проницаемость материала экрана.

Эффективность применения экрана во многом зависит от качества соединения корпуса ТСПИ с экраном. Здесь особое значение имеет отсутствие соединительных проводов между частями экрана и корпусом ТСПИ.

Основные требования, которые предъявляются к электрическим экранам, можно сформулировать следующим образом :

• конструкция экрана должна выбираться такой, чтобы силовые линии электрического поля замыкались на стенки экрана, не выходя за его пределы;
• в области низких частот (при глубине проникновения (δ) больше толщины (d), т.е. при δ > d) эффективность электростатического экранирования практически определяется качеством электрического контакта металлического экрана с корпусом устройства и мало зависит от материала экрана и его толщины;
• в области высоких частот (при d < δ) эффективность экрана, работающего в электромагнитном режиме, определяется его толщиной, проводимостью и магнитной проницаемостью.

При экранировании магнитных полей различают низкочастотные магнитные поля и высокочастотные. используется для наводок низкой частоты в диапазоне от 0 до 3…10 кГц. Низкочастотные магнитные поля шунтируются экраном за счет направленности силовых линий вдоль стенок экрана.

Рассмотрим более подробно принцип магнитостатического экранирования .

Вокруг элемента (пусть это будет виток) с постоянным током существует магнитное поле напряженностью H 0 , которое необходимо экранировать. Для этого окружим виток замкнутым экраном, магнитная проницаемость µ которого больше единицы. Экран намагнитится, в результате чего создастся вторичное поле, которое ослабит первичное поле вне экрана. То есть силовые линии поля витка, встречая экран, обладающий меньшим магнитным сопротивлением, чем воздух, стремятся пройти по стенкам экрана и в меньшем количестве доходят до пространства вне экрана. Такой экран одинаково пригоден для защиты от воздействия магнитного поля и для защиты внешнего пространства от влияния магнитного поля созданного источником внутри экрана (Рисунок 16.1) .

Рис. 16.1.

Основные требования, предъявляемые к магнитостатическим экранам, можно свести к следующим :

• магнитная проницаемость µ материала экрана должна быть возможно более высокой. Для изготовления экранов желательно применять магнитомягкие материалы с высокой магнитной проницаемостью (например, пермаллой);
• увеличение толщины стенок экрана приводит к повышению эффективности экранирования , однако при этом следует принимать во внимание возможные конструктивные ограничения по массе и габаритам экрана;
• стыки, разрезы и швы в экране должны размещаться параллельно линиям магнитной индукции магнитного поля. Их число должно быть минимальным;
• заземление экрана не влияет на эффективность магнитостатического экранирования .

Эффективность магнитостатического экранирования повышается при применении многослойных экранов.

Электромагнитное экранирование применяется на высоких частотах. Действие такого экрана основано на том, что высокочастотное электромагнитное поле ослабляется им же созданными вихревыми токами обратного напряжения. Этот способ экранирования может ослаблять как магнитные, так и электрические поля, поэтому называется электромагнитным.

Упрощенная физическая сущность электромагнитного экранирования сводится к тому, что под действием источника электромагнитной энергии на стороне экрана, обращенной к источнику, возникают заряды, а в его стенках – токи, поля которых во внешнем пространстве противоположны полям источника и примерно равны ему по интенсивности. Два поля компенсируют друг друга.

С точки зрения волновых представлений эффект экранирования проявляется из-за многократного отражения электромагнитных волн от поверхности экрана и затухания энергии волн в его металлической толще. Отражение электромагнитной энергии обусловлено несоответствием волновых характеристик диэлектрика, в котором расположен экран и материала экрана. Чем больше это несоответствие, чем больше отличаются волновые сопротивления экрана и диэлектрика, тем интенсивнее частичный эффект экранирования определяемый отражением электромагнитных волн .

Выбор материала для экрана зависит от многих условий. Металлические материалы выбирают по следующим критериям и условиям:

• необходимость достижения определенной величины ослабления электромагнитного поля при наличии ограничения размеров экрана и его влияния на объект защиты;
• устойчивость и прочность металла как материала.

Среди наиболее распространенных металлов для изготовления экранов можно назвать сталь, медь, алюминий, латунь. Популярность этих материалов в первую очередь обусловлена достаточно высокой эффективностью экранирования . Сталь популярна также вследствие возможности использования сварки при монтаже экрана.

К недостаткам листовых металлических экранов можно отнести высокую стоимость, большой вес, крупные габариты и сложность монтажа. Этих недостатков лишены металлические сетки . Они легче, проще в изготовлении и размещении, дешевле. Основными параметрами сетки является ее шаг, равный расстоянию между соседними центрами проволоки, радиус проволоки и удельная проводимость материала сетки. К недостаткам металлических сеток относят, прежде всего, высокий износ по сравнению с листовыми экранами.

Для экранирования также применяются фольговые материалы . К ним относятся электрически тонкие материалы толщиной 0,01…0,05 мм. Фольговые материалы в основном производятся из диамагнитных материалов – алюминий, латунь, цинк.

Перспективным направлением в области экранирования является применение токопроводящих красок , так как они дешевые, не требуют работ по монтажу, просты в применении. Токопроводящие краски создаются на основе диэлектрического пленкообразующего материала с добавлением в него проводящих составляющих, пластификатора и отвердителя. В качестве токопроводящих пигментов используют коллоидное серебро, графит, сажу, оксиды металлов, порошковую медь, алюминий.

Токопроводящие краски лишены недостатков листовых экранов и механических решеток, так как достаточно устойчивы в условиях резких климатических изменений и просты в эксплуатации.

Следует отметить, что экранироваться могут не только отдельные ТСПИ, но и помещения в целом. В неэкранированных помещениях функции экрана частично выполняют железобетонные составляющие в стенах. В окнах и дверях их нет, поэтому они более уязвимы.

При экранировании помещений используются: листовая сталь толщиной до 2 мм, стальная (медная, латунная) сетка с ячейкой до 2,5 мм. В защищенных помещениях экранируются двери и окна. Окна экранируются сеткой, металлизированными шторами, металлизацией стекол и оклеиванием их токопроводящими пленками. Двери выполняются из стали или покрываются токопроводящими материалами (стальной лист, металлическая сетка). Особое внимание обращается на наличие электрического контакта токопроводящих слоев двери и стен по всему периметру дверного проема. При экранировании полей недопустимо наличие зазоров, щелей в экране. Размер ячейки сетки должен быть не более 0,1 длины волны излучения.

В защищенной ПЭВМ, например, экранируются блоки управления электронно-лучевой трубкой, корпус выполняется из стали или металлизируется изнутри, экран монитора покрывается токопроводящей заземленной пленкой и (или) защищается металлической сеткой.

Следует отметить, что помимо функции защиты от утечки информации через ПЭМИН, экранирование может снизить вредное воздействие электромагнитного излучения на людей и уровень шумов при работе ТСПИ.

Экранирование является одним из самых эффективных методов защиты от электромагнитных излучений. Под экранированием понимается размещение элементов ИС, создающих электрические, магнитные и электромагнитные поля, в пространственно замкнутых конструкциях. Способы экранирования зависят от особенностей полей, создаваемых элементами КС при протекании в них электрического тока.

Характеристики полей зависят от параметров электрических сигналов в ИС. Так при малых токах и высоких напряжениях в создаваемом поле преобладает электрическая составляющая. Такое поле называется электрическим (электростатическим). Если в проводнике протекает ток большой величины при малых значениях напряжения, то в поле преобладает магнитная составляющая, а поле называется магнитным. Поля, у которых электрическая и магнитная составляющие соизмеримы, называются электромагнитными.

В зависимости от типа создаваемого электромагнитного поля различают следующие виды экранирования:

 экранирование электрического поля;

 экранирование магнитного поля;

 экранирование электромагнитного поля.

Экранирование электрического поля заземленным металлическим экраном обеспечивает нейтрализацию электрических зарядов, которые стекают по заземляющему контуру. Контур заземления должен иметь сопротивление не более 4 Ом. Электрическое поле может экранироваться и с помощью диэлектрических экранов, имеющих высокую относительную диэлектрическую проницаемость г. При этом поле ослабляется в s раз.

При экранировании магнитных полей различают низкочастотные магнитные поля (до 10 кГц) и высокочастотные магнитные поля.

Низкочастотные магнитные поля шунтируются экраном за счет направленности силовых линий вдоль стенок экрана. Этот эффект вызывается большей магнитной проницаемостью материала экрана по сравнению с воздухом.

Высокочастотное магнитное поле вызывает возникновение в экране переменных индукционных вихревых токов, которые создаваемым ими магнитным полем препятствуют распространению побочного магнитного поля. Заземление не влияет на экранирование магнитных полей. Поглощающая способность экрана зависит от частоты побочного излучения и от материала, из которого изготавливается экран. Чем ниже частота излучения, тем большей должна быть толщина экрана. Для излучений в диапазоне средних волн и выше достаточно эффективным является экран толщиной 0,5-1,5 мм. Для излучений на частотах свыше 10 МГц достаточно иметь экран из меди или серебра толщиной 0,1 мм. Электромагнитные излучения блокируются методами высокочастотного электрического и магнитного экранирования. Экранирование осуществляется на пяти уровнях:

 уровень элементов схем;

 уровень блоков;

 уровень устройств;

 уровень кабельных линий;

 уровень помещений.

Элементы схем с высоким уровнем побочных излучений могут помещаться в металлические или металлизированные напылением заземленные корпуса. Начиная с уровня блоков, экранирование осуществляется с помощью конструкций из листовой стали, металлических сеток и напыления.

Экранирование кабелей осуществляется с помощью металлической оплетки, стальных коробов или труб.

При экранировании помещений используются: листовая сталь толщиной до 2 мм, стальная (медная, латунная) сетка с ячейкой до 2,5 мм. В защищенных помещениях экранируются двери и окна. Окна экранируются сеткой, металлизированными шторами, металлизацией стекол и оклеиванием их токопроводящими пленками. Двери выполняются из стали или покрываются токопроводящими материалами (стальной лист, металлическая сетка). Особое внимание обращается на наличие электрического контакта токопроводящих слоев двери и стен по всему периметру дверного проема. При экранировании полей недопустимо наличие зазоров, щелей в экране. Размер ячейки сетки должен быть не более 0,1 длины волны излучения.

Выбор числа уровней и материалов экранирования осуществляется с учетом:

 характеристик излучения (тип, частота и мощность);

 требований к уровню излучения за пределами контролируемой зоны и размеров зоны;

 наличия или отсутствия других методов защиты от ПЭМИН;

 минимизации затрат на экранирование.

Экранирование, помимо выполнения своей прямой функции защиты от ПЭМИН, значительно снижает вредное воздействие электромагнитных излучений на организм человека. Экранирование позволяет также уменьшить влияние электромагнитных шумов на работу устройств. Для предотвращения утечки информации по радиоэлектронным техническим каналам утечки информации, вызванных ПЭМИН и радиозакладными устройствами, на опасных направлениях применяют электромагнитные экраны. Физические процессы при экранировании отличаются в зависимости от вида поля и частоты его изменения.

Способность экрана ослаблять энергию полей оценивается эффективностью экранирования (коэффициентом ослабления). Если напряженность поля до экрана равна Е 0 и Н 0 , а за экраном - Еэ и Нэ, то Se = Е 0 / Еэ и S H = Н 0 / Нэ. На практике эффективность экранирования измеряется в децибелах (дБ) и неперах (Нп): Se(H) = гО^Оу / Е (Щ] [дБ] или Se(H) = 1п[Е0(Н0) / ЕДН)] [Нп].

Аналитические зависимости эффективности экранирования определены для идеализированных (гипотетических) моделей экранов в виде бесконечно плоской однородной токопроводящей поверхности, однородной сферической токопроводящей поверхности и однородной бесконечно протяженной цилиндрической токопроводящей поверхности. Для других вариантов эффективность экранирования определяется с погрешностью, зависящей от степени их подобия гипотетическим.

1. При экранировании электрического поля электроны экрана под действием внешнего электрического поля перераспределяются таким образом, что на поверхности экрана, обращенной к источнику поля, сосредоточиваются заряды, противоположные по знаку зарядам источника, а на внешней (другой) поверхности экрана концентрируются одинаковые с зарядами источника поля.

Положительные заряды создают вторичное электрическое поле, близкое по напряженности к первичному. С целью исключения вторичного поля, создаваемого зарядами на внешней поверхности экрана, экран заземляется и его заряды компенсируются зарядами земли. Экран приобретает потенциал, близкий потенциалу земли, а электрическое поле за экраном существенно уменьшается. Полностью устранить поле за экраном не удается изза неполной компенсации зарядов на его внешней стороне вследствие ненулевых значений сопротивления в экране и цепях заземления, а также изза распространения силовых линий вне границ экрана.

Эффективность экранирования зависит от электропроводности экрана и сопротивления заземления. Чем выше проводимость экрана и цепей заземления, тем выше эффективность электрического экранирования. Толщина экрана и его магнитные свойства на эффективность экранирования практически не влияют.

2. Экранирование магнитного поля достигается в результате действия двух физических явлений:

«втягивания» (шунтирования) магнитных силовых линий поля в экран из ферромагнитных материалов (с ц » 1), обусловленного существенно меньшим магнитным сопротивлением материала экрана, чем окружающего воздуха;

Возникновением под действием переменного экранируемого поля в токопроводящей среде экрана индукционных вихревых токов, создающих вторичное магнитное поле, силовые линии которого противоположны магнитным силовым первичного поля.

Магнитное сопротивление пропорционально длине магнитных силовых линий и обратно пропорционально площади поперечного сечения рассматриваемого участка и величине магнитной проницаемости среды (материала), в которой распространяются магнитные силовые линии. При втягивании магнитных силовых линий в экран уменьшается их напряженность за экраном. В результате этого повышается коэффициент экранирования.

При воздействии на экран переменного магнитного поля в материале экрана возникают также ЭДС, создающие в материале экрана вихревые токи в виде множества замкнутых колец. Кольцевые вихревые токи создают вторичные магнитные поля, которые вытесняют основное и препятствует его проникновению вглубь металла экрана. Экранирующий эффект вихревых токов тем выше, чем выше частота поля и больше сила вихревых токов.

Коэффициент экранирования магнитной составляющей поля представляет собой сумму коэффициентов экранирования, обусловленного рассмотренными физическими явлениями. Но доля слагаемых зависит от частоты колебаний поля. При f = 0 экранирование обеспечивается только за счет шунтирования магнитного поля средой экрана. Но с повышением частоты поля все сильнее проявляется влияние на эффективность экранирования вторичного поля, обусловленного вихревыми токами в поверхности экрана. Чем выше частота, тем больше влияние на эффективность экранирования вихревых токов.

В силу разного влияния рассмотренных физических явлений магнитного экранирования отличаются требования к экранам на низких и высоких частотах. На низких частотах (приблизительно до единиц кГц), когда преобладает влияние первого явления, эффективность экранирования зависит в основном от магнитной проницаемости материала экрана и его толщины. Чем больше значения этих характеристик, тем выше эффективность магнитного экранирования.

Эффективность экранирования за счет вихревых токов зависит от их силы, на величину которой влияет электрическая провидимость экрана. В свою очередь это сопротивление прямо пропорционально электрическому сопротивлению материала экрана и обратно пропорционально его толщине. Однако по мере повышения частоты поля толщина материала экрана, в которой протекают вихревые токи уменьшаются изза так называемого поверхностного или скинэффекта. Сущность его обусловлена тем, что внешнее (первичное) магнитное поле ослабевает по мере углубления в материал экрана, так как ему противостоит возрастающее вторичное магнитное поле вихревых токов.

Следовательно, для обеспечения эффективного магнитного экранирования на высоких частотах следует для экранов использовать материалы с наибольшим отношением ц / р, учитывая npи этом, что с повышением f сопротивление из-за поверхностного эффекта возрастает в экспоненциальной зависимости. На высоких частотах глубина проникновения может быть столь малой, а сопротивление столь велико, что применение материалов с высокой магнитной проницательностью, например пермаллоя, становится нецелесообразным. Для f > 10 МГц значительный экранирующий эффект обеспечивает медный экран толщиной всего 0,1 мм Для экранирования магнитных полей высокочастотных контуров усилителей промежуточной частоты бытовых радио и телевизионных приемников широко применяют алюминиевые экраны, которые незначительно уступают меди по удельному электрическому сопротивлению, но существенно их легче. Для высоких частот толщина экрана определяется в основном требованиями к прочности конструкции.

Кроме того, на эффективность магнитных экранов влияет кон струкция самого экрана. Она не должна содержать участков с отверстиями, прорезями, швами на пути магнитных силовых линий и вихревых токов, создающих им дополнительное сопротивление.

Так как магнитное экранирование обеспечивается за счет токов, а не зарядов, магнитные экраны не нуждаются в заземлении.

В зависимости от частоты, показателей магнитных и электрических свойств материала экрана влияние отражения и поглощения на разных частотах существенно отличается. На низких частотах наибольший вклад в эффек тивность экранирования вносит отражение от экрана электромагнитной волны, на высоких - ее поглощение в экране. Доля эти составляющих в суммарной величине эффективности электромагнитного экранирования одинаковая для немагнитных (ц ≥ 1) экранов на частотах в сотни кГц (для меди - 500 кГц), для магнитныых (ц ≤ 1) - на частотах в доли и единицы кГц, например для пер маллоя - 200 Гц. Магнитные материалы обеспечивают лучшее экранирование электромагнитной волны за счет поглощения, а не магнитные, но с малым значением удельного сопротивления - за счет отражения.

Кроме того, учитывая, что электромагнитная волна содержит электрическую и магнитную составляющие, то при электромагнитном экранировании проявляются явления, характерные для электрического и магнитного экранирования.

Следовательно, на низких частотах материал для экрана должен быть толстым, иметь высокие значения магнитной проницаемости и электропроводности. На высоких частотах экран должен иметь малые значения электрического сопротивления, а требования к его толщине и магнитной проницаемости материала существенно снижаются. Для обеспечения экранирования электрическое составляющей электромагнитный экран надо заземлять.

Экранировка помещений, локальных технических устройств и их элементов - одно из самых эффективных, но и дорогостоящих мероприятий по противодействию технической разведке.

Экранирующие свойства имеют и обычные помещения. Степень их защиты зависит от материала и толщины стен и перекрытий, наличия и размера оконных проемов. Специальные экранированные помещения позволяют достичь ослабления опасного сигнала до 80 -100 дб. При экранировании помещений необходимо добиваться полного контакта защитной сетки на стыках, на вводах коммуникаций и в дверных проемах. Также тщательно должны закрываться вентиляционные отверстия и вводы силовых и сигнальных линий.

Необходимый эффект экранирования достигается и путем использования экран - сооружений (экранированные камеры). Последние изготавливаются в заводских условиях в виде цельносварного или разборного модуля и используются в случаях, когда экранирование помещений невозможно или крайне затруднительно по технологическим причинам.

Защита от ПЭМИН персональных компьютеров и периферийных устройств преимущественно осуществляется также применением пассивных средств на основе использования современных технологий.

Экранирование технических устройств и соединительных линий эффективно только при условии их правильного заземления. Основные требования, предъявляемые к системе заземления, заключаются в следующем:

· система заземления должна включать общий заземлитель, заземляющий кабель, шины и провода, соединяющие заземлитель с объектом;

· сопротивление системы заземления должно быть минимально возможным;

· каждый заземляемый элемент должен быть присоединен к заземлителю или к заземляющей магистрали при помощи отдельного ответвления. Последовательное включение в заземляющий проводник нескольких заземляемых элементов запрещается;

· система должна быть свободной от замкнутых контуров;

· не следует использовать общий проводник в системах экранирующих заземлений, защитных заземлений и сигнальных цепей;

· контакты должны быть защищены от коррозии и образования оксидных пленок и гальванопар;

· запрещается использовать в качестве заземляющего элемента нулевые фазы электросетей, металлоконструкции зданий, трубы систем жизнеобеспечения.

Вероятно, не существует другой такой отрасли, которая так высоко ценила бы надежную работу кабелей, как теле- и радио- вещание. Ведь любые ошибки, возникающие в сигнале, немедленно исказят передаваемую информацию. Индустрия теле- и радио- вещания сталкивается с проблемой помех начиная со студий и заканчивая передающими устройствами. Поэтому не удивительно, что с момента начала вещания первой радиостанции инженеры находятся в постоянном поиске лучшего способа экранирования, способного обеспечить целостность сигнала, отсутствие потерь качества передаваемой информации.

Термин «электромагнитные помехи» начал использоваться с начала 1960-х для обозначения помех, влияющих на весь электромагнитный спектр. До того времени проблемы с помехами возникали в основном при передаче радиосигналов, а, следовательно, назывались радиочастотными помехами. Сегодня все помехи в неионизирующей части электромагнитного спектра относятся к электромагнитным. По этой причине такие различные проблемы, как помехи от контуров заземления, общих путей сопротивления, прямого влияния магнитных/электрический полей, статических зарядов, излучение источников питания или силовых линий - все это попадает под широкий термин электромагнитных помех.

Однако существует другой тип шумов, связанный с движением компонентов кабеля - это трибоэлектрические шумы. Их причиной служат статический или пьезоэлектрический эффекты. С такими шумами сталкиваются при использовании проводов, часто подверженных сгибанию или ударам (гитарные, микрофонные кабели). К счастью, со многими шумами можно побороться при помощи хорошей экранировки. Давайте детально рассмотрим принципы работы экранирования и его различные типы, встречающиеся на рынке.

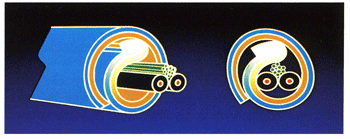

Экран кабеля располагается между сердечником и внешней оболочкой. В случае, если кабель многожильный, экран может обвивать все жилы одновременно или, в случае, если необходимо избежать влияния сигналов одной жилы на другую, каждую жилу отдельно. Существует множество различных вариантов экранировки, каждый тип имеет свои преимущества и недостатки, которые необходимо учитывать для выбора наиболее подходящего и экономичного варианта. На рынке имеются следующие варианты экранов:

Оплетка . Оплетка сохраняет хорошую гибкость кабеля и имеет большой срок службы. Она отлично препятствует влиянию низкочастотных помех и имеет меньшее сопротивление, чем фольга, для постоянного тока. Данный тип экрана подходит для аудио кабелей и кабелей, передающих информацию в радиочастотном диапазоне. Чем больше процент перекрытия, тем эффективнее экранировка.

Пленка . Пленочные экраны состоят из алюминиевой фольги, покрытой слоем полипропилена или полиэфира. Они полностью покрывают проводник, дешевле, легче и тоньше. Благодаря малой толщине фольгу удобно использовать для экранирования отдельных компонентов кабеля. При помощи клея ее легко соединить с внешней оболочкой или слоем диэлектрика. Пленочный экран лучше борется с помехами на высоких частотах, но при частых изгибах имеет короткий срок службы. Для того, чтобы в конструкции экрана из фольги отсутствовал шов, через который может проходить электромагнитное поле, вызывающее помехи, один из краев фольги складывается, обеспечивая замыкающий слой.

Комбинированный экран из оплетки и пленки. Комбинированный экран, состоящий из нескольких защитных слоев, позволяет эффективно бороться с помехами во всем частотном диапазоне. Сочетание фольги и оплетки позволяет обеспечить стопроцентное покрытие кабеля экраном и высокую гибкость, прочность и низкое сопротивление постоянному току.

Экран типа French Braid. Он состоит из двух встречных многожильных спиралей, жилы которых изготовлены из медной проволоки без покрытия или покрытой оловом, с чередующимся перехлёстом вдоль единственной смещенной оси. Данная конструкция позволила увеличить гибкость и прочность кабеля, в два раза уменьшить уровень трибоэлектрических и микрофонных шумов. Снизилось также и сопротивление постоянному току.

Методы тестирования.
Данные тестов позволят наилучшим образом подобрать оптимальный по конструкции и цене кабель. Для начала необходимо ответить на простые вопросы:

• Влияние какого типа помех будет наиболее значимым?
• Какова полоса частот?
• Для чего необходимо экранирование? Для защиты от воздействия внешних полей на сигнал, передаваемый по кабелю, или для предотвращения выхода электромагнитного поля, порождаемого проходящими по кабелю токами, за пределы кабеля?
• Будет ли подвержен кабель механическому воздействию?

Ниже приведены несколько тестов, а также их цели, методология и значение результатов.

Тест на полное передаточное сопротивление. Этот тест наиболее широко признан и позволяет получить абсолютный показатель эффективности экрана в борьбе с помехами от статических зарядов и излучения на частотах до 1000 МГц. Этот метод рекомендован международной электротехнической комиссией и военными. Значение передаточного сопротивления зависит от конструкции экрана кабеля и чем оно ниже, тем экран эффективнее. Значение полного передаточного сопротивления рассчитывается на основе отношения сигнала в коаксиальном кабеле к сигналу, улавливаемому детектором во внешней среде. Экран разделяет внешнюю среду и среду внутри кабеля.

Поглощающий зажим. Этот компактный прибор эффективно улавливает сигналы, излучаемые кабелем, без разрушения провода. Результаты сравниваются с уровнем излучения аналогичного кабеля той же длины, но без экрана. Затем по разности этих двух значений устанавливается эффективность экранирования.

GTEM ячейка. Этот прибор действует в поперечной составляющей гигагерцовых электромагнитных волн (Gigahertz Transverse Electromagnetic Mode). Кусок кабеля, разъем или электронное устройство помещаются внутрь камеры ячейки, после чего они могут быть либо подвергнуты влиянию поля известной величины, либо ячейка может выступать в качестве детектора, улавливающего излучаемые сигналы. Частотный диапазон данного метода составляет до 1 ГГц.

Flex Test. Эффективность экранирования в процессе эксплуатации также важна. А значит в тех ситуациях, когда кабель подвергается значительным механическим воздействиям, имеет смысл сравнить эффективность экранирования до и после нагрузок, таких как скручивание или изгиб. По этим данным можно дать информацию об остаточном ресурсе экрана кабеля.

Технологии, применяемые при производстве кабелей, становятся все более сложными. Спрос на современную кабельную продукцию и новейшие методы тестирования продолжает расти. Поэтому сейчас так важно разрабатывать системы, позволяющие с самого начала оценивать влияние тех или иных помех на передаваемый сигнал для того, чтобы можно было находить наиболее оптимальные варианты конструкции кабелей.

С развитием приборостроения возникла необходимость создания экранирующих материалов и конструкций, которые защищают комнату, персонал и аппаратуру от электромагнитного излучения в разном диапазоне частот. Выбор материала зависит от сферы его применения, особенностей помещения и т.д.

Виды экранирующих материалов

На сегодняшний день разработаны следующие виды экранирующих материалов:

• Сетки . Они изготавливаются из меди и используются для защиты от электромагнитных волн и предотвращения утечки информации. Экраны из тканой сетки не препятствуют поступлению света в помещение и обеспечивают хорошую вентиляцию. Они имеют малый вес, легко собираются и демонтируются, характеризуются высокой эффективностью и долговечностью. Единственный недостаток сетки – низкий показатель стойкости к механическим воздействиям. Выпускается два вида сетки – редкая и мелкая.
• Пластины . Они представляют собой стальные листы толщиной до 3 мм и обеспечивают максимальную защиту от излучений. Несмотря на достаточно высокую стоимость изготовления и эксплуатации, экраны из пластин широко применяются для экранирования стен, дверей и ворот. Недостатками экранирующих пластин являются подверженность коррозии и напряженность сварочных швов, поэтому они менее надежны и долговечны, чем сетка, и требуют регулярной проверки и своевременного устранения дефектов.
• Краски и грунтовки . В их состав входит тонкопроводной углерод (сажа, графит и т.п.), заменяющий металл, поэтому краски и грунтовки стоят на порядок дешевле. Они применяются в промышленных, медицинских, общественных, образовательных и жилых помещениях для защиты людей и приборов от излучений, и предотвращения возможности перехвата секретной информации. Среди преимуществ красок можно перечислить влагостойкость, воздухопроницаемость, универсальность, стойкость к химическим и механическим воздействиям, хороший уровень адгезии к разным поверхностям (гипсокартону, штукатурке, бетону), эстетичность.

Ткани. Есть два способа металлизации ткани – нанесение тонкого слоя металла на ее поверхность и вплетение металлизированных либо металлических нитей. Оба способа позволяют сохранить первоначальные свойства материала – гибкость, легкость, воздухопроницаемость. При этом ткань не теряет эстетичный внешний вид и приобретает дополнительные характеристики – стойкость к воздействию огня и агрессивных химикатов. Защитные конструкции из ткани (одежда для персонала, шторы, чехлы на аппаратуру для радиолокационного наблюдения) изготавливаются путем сшивания, склеивания или спаивания.

• Фольговые материалы . Алюминиевая, цинковая или латунная фольга предназначена для наклеивания на экранируемую поверхность. Выпускается также фольга на подложке из непроводящего материала (плотная бумага, пластмасса, стекло, древесина, ткань). Для ее изготовления расплавленный металл распыляется по поверхности подложки с помощью струи сжатого воздуха.

• Клеи . В их состав входят эпоксидная смола, мелкодисперсные порошки никеля, кобальта или железа. Такие клеи применяются при сооружении электромагнитных экранов для пайки болтовых соединений или заполнения небольших отверстий и щелей.
• Облицовочные панели . Это листы, состоящие из металлической подложки и наклеенных на нее диэлектрического и ферритового материалов. Они используются для экранирования внутренних стен, потолков и полов лабораторий, медицинских учреждений, помещений коммерческой и военной направленности.
• Стекла . Токопроводящая пленка, наклеенная на стекло, обеспечивает высокий уровень экранирования и практически не ухудшает оптических свойств стекла. В зависимости от металла, напыляемого на пленку (алюминий или медь), она будет иметь серебристый или золотистый оттенок. Экранирующие стекла используются при изготовлении окон и дверей.

Правила экранирования помещений

Размер экранированной комнаты зависит от ее назначения. При проведении работ необходимо соблюдать следующие правила:

• Соединение металлических сеток или листов по периметру должно быть достаточно прочным.
• Листовые экраны соединяются непрерывной пайкой или сваркой.
• Сетчатые экраны соединяются точечной пайкой или сваркой с интервалом не менее 15 мм.
• При экранировании дверей нужно обеспечить надежный электрический контакт с сеткой или металлическими панелями стен по всему периметру двери.
• Расстояние между слоями экранирующей сетки, установленной на окнах, должно составлять не менее 50 см.
• В экранированном помещении следует обеспечить хорошее освещение и вентиляцию.
• Вентиляционные отверстия закрываются сотовыми экранами (на частотах меньше 1000 МГц) или оснащаются электромагнитными ловушками (на частотах свыше 1000 МГц).

Если вас интересуют материалы и компоненты для экранирования от ЭМИ, то подробнее о них вы можете узнать на этом сайте

Введение

XXI век – век информационных технологий. Материальные ресурсы теряют свое значение, и на смену им приходят информационные ресурсы, которые со временем неуклонно растут. Информационные технологии охватывают все сферы жизнедеятельности человека. Вместе с тем появляются информационные преступления и способы защиты информации.

Электронные и радиоэлектронные средства, особенно средства электросвязи, обладают основными электромагнитным излучением, специально вырабатываемым для передачи информации, и нежелательными излучениями, образующимися по тем или иным причинам конструкторско-технологического характера.

Все методы защиты информации от побочных электромагнитных излучений и наводок можно разделить на пассивные и активные.

Пассивные методы обеспечивают уменьшение уровня излучаемых сигналов и снижение их информативности.

Для защиты информации от утечки по электромагнитным каналам применяются как общие методы защиты от утечки, так и специфические – именно для этого вида каналов. Кроме того, защитные действия можно классифицировать на конструкторско-технологические решения, ориентированные на исключение возможности возниконовения таких каналов, и эксплуатационные, связанные с обеспечением условий использования тех или иных технических средств в условиях производственной и трудовой деятельности.

Конструкторно-технологические мероприятия по локализации возможности образования условий возникновения каналов утечки информации за счет побочных электромагнитных излучений и наводок в технических средствах обработки и передачи информации сводятся к рациональным конструкторно-технологическим решениям, к числу которых относятся:

Экранирование элементов и узлов аппаратуры;

Ослабление электрмагнитной, емкостной, индуктивной связи между элементами и токонесущими проводами;

Фильтрация сигналов в цепях питания и заземления и другие меры, связанные с использованием ограничителей, развязывающих цепей, систем взаимной компенсации, ослабителей и других мер по ослаблению или уничтожению побочных электромагнитных излучений и наводок (ПЭМИН).

Общие сведения об экранировании

Наиболее эффективным способом защиты от ПЭМИН является экранирование, при котором элементы компьютерной системы (КС), создающие ЭМ излучения, размещаются в пространственно замкнутых конструкциях, препятствующих такому излучению во внешнюю среду.

Способы экранирования зависят от характеристик ЭМ полей, создаваемых КС при протекании в них электрических сигналов. Экранирование может происходить как на уровне отдельных элементов схем, так и на уровне блоков, устройств, кабельных линий связи, а также на уровне помещений, где находится КС.

Элементы схем с высоким уровнем побочных излучений могут помещаться в металлические или металлизированные напылением заземленные корпуса. Начиная с уровня блоков, экранирование осуществляется с помощью конструкций из листовой стали, металлических сеток и напыления. Экранирование кабелей производится с помощью металлической оплетки, стальных коробов и труб. Существенно более дорогим является экранирование помещений. Двери таких помещений делаются из стали или покрываются токопроводящими материалами. Окна так же экранируются сеткой, металлизированными шторами или оклеиваются токопроводящими пленками.

Качество экранирования характеризуется степенью ослабления ЭМП, называемой эффективностью экранирования. Она выражается отношением значений величин E, H, S в данной точке при отсутствии экрана к значениям Eэ, Hэ, Sэ в той же точке при наличии экрана. На практике обычно ослабление излучения оценивают в децибелах и определяют по одной из следующих формул:

L = 20lg (E/Eэ) - для электрического поля;

L = 20lg (H/Нэ) - для магнитного поля;

L = 10lg (P/Pэ) - для электромагнитного поля.

Экраны делятся на поглощающие и отражающие. Защитное действие отражающих экранов обусловлено тем, что воздействующее поле наводит в толще экрана вихревые токи, магнитное поле которых направлено противоположно первичному полю. Результирующее поле быстро убывает в экране, проникая в него на незначительную величину. Глубину проникновения δ для любого заранее заданного ослабления поля L можно вычислить по формуле:

δ = ln L / √ωμ(γ/2),

где μ и γ – соответственно магнитная проницаемость (Гн/м) и удельная электрическая проводимость (См/м) материала. Для избежания эффекта насыщения экран делают многослойным, при этом желательно, чтобы каждый последующий (по отношению к экранируемому излучению) слой имел большее начальное значение магнитной проницаемости, чем предыдущий, так как эквивалентная глубина проникновения электромагнитного поля в толщу материала обратно пропорциональна произведению его магнитной проницаемости и проводимости. Толщина экрана, необходимая для обеспечения заданного значения его эффективности, легко определяется из зависимости глубины проникновения от частоты для различных материалов, часто используемых при изготовлении экранов, приведены на рисунке:

Эффективность экранирования вследствие отражения можно просто определить как
, где Z для металлических материалов можно представить в виде:

или

Значительно большего эффекта экранирования можно достичь, используя не однородные, а многослойные экраны той же суммарной толщины. Это объясняется наличием в многослойных экранах нескольких границ раздела поверхностей, на каждой из которых происходит отражение электромагнитной волны вследствие разницы волновых сопротивлений слоев. Эффективность многослойного экрана зависит не только от числа слоев, но и порядка их чередования. Наиболее эффективны экраны из комбинаций магнитных и немагнитных слоев, причем наружный по отношению к источнику излучения поля слой предпочтительнее выполнять из материала, обладающего магнитными свойствами.

Расчет эффективности экранирования двухслойными экранами из различных материалов показывает, что наиболее целесообразным в диапазоне частот 10 кГц - 100 мГц является сочетание медного и стального слоев. При этом толщина магнитного слоя должна быть больше, чем немагнитного (сталь - 82% общей толщины, медь -18%).

Зависимость эффективности экранирования двухслойного медно-стального цилиндрического экрана: 1-результирующая, 2 - за счет поглощения, 3 - за счет отражения.

Этот рисунок иллюстрирует расчетную зависимость эффективности экранирования электромагнитного поля на частоте 55 кГц двухслойным медно-стальным цилиндрическим экраном (радиус 17,5 мм, общая толщина слоев 0,4 мм) от изменения толщины каждого слоя.

На расстоянии, равном длине волны, ЭМП в проводящей среде полностью затухает, поэтому для эффективного экранирования толщина стенки экрана должна быть примерно равна длине волны в металле. Глубина проникновения ЭМП высоких и сверхвысоких частот очень мала, например для меди она составляет десятые и сотые доли миллиметра, поэтому толщину экрана выбирают по конструктивным соображениям.

В ряде случаев для экранирования применяют металлические сетки, позволяющие производить осмотр и наблюдение экранированных установок, вентиляцию и освещение экранированного пространства. Сетчатые экраны обладают худшими экранирующими свойствами по сравнению со сплошными. Их применяют в тех случаях, когда требуется ослабить плотность потока мощности на 20 – 30 дБ (в 100 – 1000 раз).

Все экраны должны заземляться. Швы между отдельными листами экрана или сетки должны обеспечивать надежный электрический контакт между соединяемыми элементами. Однако при экранировании магнитного поля заземление экрана не изменяет величины возбуждаемых в экране токов и, следовательно, на эффективность экранирования не влияет. Экранирование бывает электростатическое, магнитостатическое и электромагнитное.

С повышением частоты сигнала применяется исключительно электромагнитное экранирование. Действие ЭМ экрана основано на том, что высокочастотное ЭМП ослабляется им же созданным (благодаря образующимся в толще экрана вихревым токам) полем обратного направления.

Если расстояние между экранирующими цепями, проводами, приборами составляет 10% от четверти длины волны, то можно считать, что ЭМ связи этих цепей осуществляются за счет обычных электрических и магнитных полей, а не в результате переноса энергии в пространтсве с помощью ЭМВ. Это дает возможность отдельно рассматривать экранирование электрических и магнитных полей, что очень важно, так как на практике преобладает какое-либо одно из полей и подавлять другое нет необходимости.
