Пельтье эффект. Модуль Пельтье: технические характеристики Термоэлектрические явления эффект пельтье

Холодильное оборудование настолько прочно вошло в нашу жизнь, что даже трудно представить, как можно было без него обходиться. Но классические конструкции на хладагентах не подходят для мобильного использования, например, в качестве походной сумки-холодильника.

Для этой цели используются установки, в которых принцип работы построен на эффекте Пельтье. Кратко расскажем об этом явлении.

Что это такое?

Под данным термином подразумевают термоэлектрическое явление, открытое в 1834 году французским естествоиспытателем Жаном-Шарлем Пельтье. Суть эффекта заключается в выделении или поглощении тепла в зоне, где контактируют разнородные проводники, по которым проходит электрический ток.

В соответствии с классической теорией существует следующее объяснение явления: электрический ток переносит между металлами электроны, которые могут ускорять или замедлять свое движение, в зависимости от контактной разности потенциалов в проводниках, сделанных из различных материалов. Соответственно, при увеличении кинетической энергии, происходит ее превращение в тепловую.

На втором проводнике наблюдается обратный процесс, требующий пополнения энергии, в соответствии с фундаментальным законом физики. Это происходит за счет теплового колебания, что вызывает охлаждение металла, из которого изготовлен второй проводник.

Современные технологии позволяют изготовить полупроводниковые элементы-модули с максимальным термоэлектрическим эффектом. Имеет смысл кратко рассказать об их конструкции.

Устройство и принцип работы

Современные модули представляет собой конструкцию, состоящую из двух пластин-изоляторов (как правило, керамических), с расположенными между ними последовательно соединенными термопарами. С упрощенной схемой такого элемента можно ознакомиться на представленном ниже рисунке.

Обозначения:

А – контакты для подключения к источнику питания;
B – горячая поверхность элемента;
С – холодная сторона;
D – медные проводники;
E – полупроводник на основе р-перехода;
F – полупроводник n-типа.

Конструкция выполнена таким образом, что каждая из сторон модуля контактирует либо p-n, либо n-p переходами (в зависимости от полярности). Контакты p-n нагреваются, n-p – охлаждаются (см. рис.3). Соответственно, возникает разность температур (DT) на сторонах элемента. Для наблюдателя этот эффект будет выглядеть, как перенос тепловой энергии между сторонами модуля. Примечательно, что изменение полярности питания приводит к смене горячей и холодной поверхности.

Рис. 3. А – горячая сторона термоэлемента, В – холодная

Технические характеристики

Характеристики термоэлектрических модулей описываются следующими параметрами:

холодопроизводительностью (Q max), эта характеристика определяется на основе максимально допустимого тока и разности температуры между сторонами модуля, измеряется в Ваттах;
максимальным температурным перепадом между сторонами элемента (DT max), параметр приводится для идеальных условий, единица измерения — градусы;
допустимая сила тока, необходимая для обеспечения максимального температурного перепада – I max ;
максимальным напряжением U max , необходимым для тока I max , чтобы достигнуть пиковой разницы DT max ;
внутренним сопротивлением модуля – Resistance, указывается в Омах;
коэффициентом эффективности – СОР (аббревиатура от английского — coefficient of performance), по сути это КПД устройства, показывающее отношение охлаждающей к потребляемой мощности. У недорогих элементов этот параметр находится в пределах 0,3-0,35, у более дорогих моделей приближается к 0,5.

Маркировка

Рассмотрим, как расшифровывается типовая маркировка модулей на примере рисунка 4.

Рис 4. Модуль Пельтье с маркировкой ТЕС1-12706

Маркировка разбивается на три значащих группы:

Обозначение элемента. Две первые литеры всегда неизменны (ТЕ), говорят о том, что это термоэлемент. Следующая указывает размер, могут быть литеры «С» (стандартный) и «S» (малый). Последняя цифра указывает, сколько слоев (каскадов) в элементе.
Количество термопар в модуле, изображенном на фото их 127.
Величина номинального тока в Амперах, у нас – 6 А.

Таким же образом читается маркировка и других моделей серии ТЕС1, например: 12703, 12705, 12710 и т.д.

Применение

Несмотря на довольно низкий КПД, термоэлектрические элементы нашли широкое применение в измерительной, вычислительной, а также бытовой технике. Модули являются важным рабочим элементом следующих устройств:

мобильных холодильных установок;
небольших генераторов для выработки электричества;
систем охлаждения в персональных компьютерах;
кулеры для охлаждения и нагрева воды;
осушители воздуха и т.д.

Приведем детальные примеры использования термоэлектрических модулей.

Холодильник на элементах Пельтье

Термоэлектрические холодильные установки значительно уступают по производительности компрессорным и абсорбционным аналогам. Но они имеют весомые достоинства, что делает целесообразным их использование при определенных условиях. К таким преимуществам можно отнести:

простота конструкции;
устойчивость к вибрации;
отсутствие движущихся элементов (за исключением вентилятора, обдувающего радиатор);
низкий уровень шума;
небольшие габариты;
возможность работы в любом положении;
длительный срок службы;
небольшое потребление энергии.

Такие характеристики идеально подходят для мобильных установок.

Элемент Пельтье как генератор электроэнергии

Термоэлектрические модули могут работать в качестве генераторов электроэнергии, если одну из их сторон подвергнуть принудительному нагреву. Чем больше разница температур между сторонами, тем выше сила тока, вырабатываемая источником. К сожалению, максимальная температура для термогенератора ограничена, она не может быть выше точки плавления припоя, используемого в модуле. Нарушение этого условия приведет к выходу элемента из строя.

Для серийного производства термогенераторов используют специальные модули с тугоплавким припоем, их можно нагревать до температуры 300°С. В обычных элементах, например, ТЕС1 12715, ограничение – 150 градусов.

Поскольку КПД таких устройств невысокий, их применяют только в тех случаях, когда нет возможности использовать более эффективный источник электрической энергии. Тем не менее, термогенераторы на 5-10 Вт пользуются спросом у туристов, геологов и жителей отдаленных районов. Большие и мощные стационарные установки, работающие от высокотемпературного топлива, используют для питания приборов газораспределительных узлов, аппаратуры метеорологических станций и т.д.

Для охлаждения процессора

Относительно недавно данные модули стали использовать в системах охлаждения CPU персональных компьютеров. Учитывая низкую эффективность термоэлементов, польза от таких конструкций довольно сомнительна. Например, чтобы охладить источник тепла мощностью 100-170 Вт (соответствует большинству современных моделей CPU), потребуется потратить 400-680 Вт, что требует установки мощного блока питания.

Второй подводный камень – незагруженный процессор будет меньше выделять тепловой энергии, и модуль может охладить его меньше точки росы. В результате начнет образовываться конденсат, что, гарантировано, выведет электронику из строя.

Тем, кто решиться создать такую систему самостоятельно, потребуется провести серию расчетов по подбору мощности модуля под определенную модель процессора.

Исходя из выше сказанного, использовать данные модули в качестве системы охлаждения CPU не рентабельно, помимо этого они могут стать причиной выхода компьютерной техники из строя.

Совсем иначе обстоит дело с гибридными устройствами, где термомодули используются совместно с водяным или воздушным охлаждением.

Гибридные системы охлаждения доказали свою эффективность, но высокая стоимость ограничивает круг их почитателей.

Кондиционер на элементах Пельтье

Теоретически такое устройство конструктивно будет значительно проще классических систем климат-контроля, но все упирается в низкую производительность. Одно дело — охладить небольшой объем холодильной камеры, другое — помещение или салон автомобиля. Кондиционеры на термоэлектрических модулях будут больше (в 3-4 раза) потреблять электроэнергии, чем оборудование, работающее на хладагенте.

Что касается использования в качестве автомобильной системы климат-контроля, то для работы такого устройства мощности штатного генератора будет недостаточно. Замена его на более производительное оборудование приведет к существенному расходу топлива, что не рентабельно.

В тематических форумах периодически возникают дискуссии на эту тему и рассматриваются различные самодельные конструкции, но полноценного рабочего прототипа пока не создано (не считая кондиционера для хомячка). Вполне возможно, ситуация измениться, когда появятся в широком доступе модули с более приемлемым КПД.

Для охлаждения воды

Термоэлектрический элемент часто используют как охладитель для кулеров воды. Конструкция включает в себя: охлаждающий модуль, контролер, управляемый термостатом и обогреватель. Такая реализация значительно проще и дешевле компрессорной схемы, помимо этого, она надежней и проще в эксплуатации. Но есть и определенные недостатки:

вода не охлаждается ниже 10-12°С;
на охлаждение требуется дольше времени, чем компрессорному аналогу, следовательно, такой кулер не подойдет для офиса с большим количеством работников;
устройство чувствительно к внешней температуре, в теплом помещении вода не будет охлаждаться до минимальной температуры;
не рекомендуется установка в запыленных комнатах, поскольку может забиться вентилятор и охлаждающий модуль выйдет из строя.

Настольный кулер для воды с использованием элемента Пельтье

Осушитель воздуха на элементах Пельтье

В отличие от кондиционера, реализация осушителя воздуха на термоэлектрических элементах вполне возможна. Конструкция получается довольно простой и недорогой. Охлаждающий модуль понижает температуру радиатора ниже точки росы, в результате на нем оседает влага, содержащаяся в воздухе, проходящем через устройство. Осевшая вода отводится в специальный накопитель.

Несмотря на низкий КПД, в данном случае эффективность устройства вполне удовлетворительная.

Как подключить?

С подключением модуля проблем не возникнет, на провода выходов необходимо подать постоянное напряжение, его величина указанна в даташит элемента. Красный провод необходимо подключить к плюсу, черный — к минусу. Внимание! Смена полярности меняет местами охлаждаемую и нагреваемую поверхности.

Как проверить элемент Пельтье на работоспособность?

Самый простой и надежный способ – тактильный. Необходимо подключить модуль к соответствующему источнику напряжения и дотронуться до его разных сторон. У работоспособного элемента одна из них будет теплее, другая – холоднее.

Если подходящего источника под рукой нет, потребуется мультиметр и зажигалка. Процесс проверки довольно прост:

подключаем щупы к выводам модуля;
подносим зажженную зажигалку к одной из сторон;
наблюдаем за показаниями прибора.

В рабочем модуле при нагреве одной из сторон генерируется электрический ток, что отобразится на табло прибора.

Как сделать элемент Пельтье своими руками?

Сделать самодельный модуль в домашних условиях практически невозможно, тем более в этом нет смысла, учитывая их относительно невысокую стоимость (порядка $4-$10). Но можно собрать устройство, которое будет полезным в походе, например, термоэлектрический генератор.

Для стабилизации напряжения необходимо собрать простой преобразователь на микросхеме ИМС L6920.

На вход такого преобразователя подается напряжение в диапазоне 0,8-5,5 В, на выходе он будет выдавать стабильные 5 В, что вполне достаточно для подзарядки большинства мобильных устройств. Если используется обычный элемент Пельтье, необходимо ограничить рабочий диапазон температуры нагреваемой стороны 150 °С. Чтобы не утруждать себя отслеживанием, в качестве источника тепла лучше использовать котелок с кипящей водой. В этом случае элемент гарантировано не нагреется выше температуры 100 °С.

Модуль Пельтье можно использовать в 4 разных схемах: как нагревательный элемент (в инкубаторах...), как охлаждающий элемент (в холодильниках...), получать электричество (генератор...), а так же с помощью элемента Пельтье можно получать воду. Об этом и будет моя статья

Элемент Пельтье - это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье - возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. Thermoelectric Cooler - термоэлектрический охладитель).

Эффект, обратный эффекту Пельтье, называется эффектом Зеебека.

Принцип действия

В основе работы элементов Пельтье лежит контакт двух токопроводящих материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов - одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются - или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

Достоинства и недостатки

Достоинством элемента Пельтье являются небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание - это даёт возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования. Также достоинством являются отсутствие механических частей и отсутствие шума.

Недостатком элемента Пельтье является более низкий коэффициент полезного действия, чем у компрессорных холодильных установок на фреоне, что ведёт к большой потребляемой мощности для достижения заметной разности температур. Несмотря на это, ведутся разработки по повышению теплового КПД, а элементы Пельтье нашли широкое применение в технике, так как без каких-либо дополнительных устройств можно реализовать температуры ниже 0 °C.

Основной проблемой в построении элементов Пельтье с высоким КПД является то, что свободные электроны в веществе являются одновременно переносчиками и электрического тока, и тепла. Материал для элемента Пельтье же должен одновременно обладать двумя взаимоисключающими свойствами - хорошо проводить электрический ток, но плохо проводить тепло.

В батареях элементов Пельтье возможно достижение теоретически очень большой разницы температур, более 70 градусов по цельсию, в связи с этим лучше использовать импульсный метод регулирования температуры, благодаря которому можно снизить также потребление энергии. При этом желательно сглаживать пульсации тока для продления срока службы элемента Пельтье.

Применение термоэлектрического модуля : в куллерах для воды, системах охлаждения компьютеров или микросхем различных малогабаритных приборов,в электрических термогенераторах,охлаждение видеокарт, северных или южных мостов, автомобильные холодильники, охладители воздуха, Arduino, для охлаждение ПЗС матриц и инфрокрасных фотоприемников, в электрических термогенераторах, в термостатах, в научных лаболаторных приборов, термокалибраторов, термостабилизаторов. В общем там где требуется достижения перепадов температур более 60 градусов.

Размеры пластин Пельтье и характеристики потребления

Размеры пластин Пельтье и характеристики потребления (потребляемая мощность, напряжение, сила тока, максимальная разница температур). Маркировки этих термоэлектрических генераторов могут быть на разных сайтах разные, все зависит от производителя (например: TEG1-241-1.4-1.2; СР1.4-127-06L отечественные; TB-127-1.4-1.5 Frost-72; SP1848-27145; термогенератор Зеебека TEP1-142T300). Характеристики, в свою очередь будут не сильно отличаться, но некоторые показатели не значительно разнятся.

Qmax	Umax	Imax	dTmax	Размеры,(мм)
(Вт)	(В)	(A)	(град)	A	B	H
36,0	16,1	3,6	71	30,0	30,0	3,6
36,0	16,1	3,6	71	40,0	40,0	3,6
62,0	16,3	6,2	72	40,0	40,0	3,9
65,0	16,7	6,3	74	40,0	40,0	3,9
80,0	16,1	8,0	71	40,0	40,0	3,4
80,0	16,1	8,0	71	48,0	48,0	3,4
94,0	24,9	6,1	70	40,0	40,0	3,9
115,0	24,6	7,6	69	40,0	40,0	3,6
120,0	24,6	7,9	69	40,0	40,0	3,4
131,0	24,6	8,6	69	40,0	40,0	3,3
172,0	24,6	11,3	69	40,0	40,0	3,2
156,0	15,7	16,1	70	48,0	48,0	3,4
223,0	15,5	23,4	68	55,0	59,0	3,3
310,0	24,6	20,6	69	62,0	62,0	3,2

USB Холодильник своими руками (Модуль Пельтье)

Для постройки нашего мини-холодильника нам необходимо найти или купить элемент Пельтье (что это такое и как работает Вы сможете прочитать ниже) и два радиатора.

Вот этот самый элемент Пельтье, я выдрал его из сломанного компа, он там стоял между процессором и кулером. Счистил с него старую термопасту. В двух словах — этот элемент Пельтье при подаче на него постоянного тока начинает работать следующим образом: одна сторона у него начинает греться, а вторая — охлаждаться, если поменять полярность источника питания, то стороны элемента будут вести себя наоборот!

Далее я взял два массивных радиатора от ненужного усилка. Потом смазал элемент новой термопастой, которую купил в радио магазине, и зажал элемент Пельтье между радиаторов. Использование термопасты в данном случае обязательно!
Подключил провода к элементу от USB кабеля и воткнул в комп — одна радиатор начал греться, а второй — охлаждаться! Значит, всё пучком!

Материал, из которого я склеил холодильник, похож на прессованный пенопласт или пористый пластик. В общем, материал может быть любым, его главное качество термоизоляция.
Стекло — органическое, выглядит довольно хрупко, но на самом деле материал прочный.
Клей — суперклей.

Потом для удобства сделал застёжку на магнитиках.
Получилось нормально — туда спокойно влезает бутылка минералки.

Генератор — получение электричества с помощью элемента Пельтье

Плюсы этого генератора:

— Топливо – всё что горит или греет.
— Выход USB 5 Вольт, 500mA.
— Не зависит от солнца, ветра и т.д.
— Простая и крепкая конструкция, которая может служить вечно.
— Можно готовить на нем еду, пока ваш телефон заряжается.
— Универсальность.
— Может собрать любой у себя дома за 1 вечер (даже работник АвтоВАЗа=)).
— Дешевизна конструкции.

Изобрел не я, есть коммерческие экземпляры, которые на много лучше моего. Например, BioLite CampStove, его цена 7900 руб. Мой экземпляр сделан на скорую руку для написания этой статьи и дальнейших экспериментов.

Основой является элемент Пельтье. Это термоэлектрический модуль, используемый в кулерах для воды и переносных холодильниках, так же его применяют для охлаждения процессора. При подаче на него напряжения, одна сторона охлаждается, а другая нагревается. Мы же наоборот будем греть одну сторону, чтобы получить электричество.

Главный принцип в том чтобы одна сторона нагревалась, а другая оставалась неизменной, для максимальной эффективности нужен перепад температур в 100 градусов по Цельсию.

Приступим!

Нам понадобится:
— Элемент Пельтье, я использовал TEC1-12710
— Не нужный блок питания от компа
Любой, даже тот, который сгорел, и выгорело всё кроме корпуса
— Стабилизатор напряжения
DC-DC Boost Module, Входное напряжение 1-5 Вольт, на выходе всегда 5В.
— Радиатор (чем больше, тем лучше), желательно с кулером на 5В, т.к. радиатор будет постепенно нагреваться. Зимой это не грозит, так как можно поставить радиатор на лед.
— Термопаста
— Набор инструментов

Модуль TEC1-12710, рассчитан на 10 А (есть меньше, есть больше). Но более мощные будут большего размера. Чем больше сила тока, тем он эффективней и дороже. Я купил в алиэкспресс примерно за 250 руб. У нас в магазинах электроники такой стоит около 1500 руб.

Модуль рассчитан на максимальное напряжение 12В, но столько он не выдает из-за низкого КПД, когда мы используем его в обратном направлении, т.е. на получение тока.

Для того чтобы было стабильно 5 вольт и устройства заряжались безопасно, нужен повышающий стабилизатор. Он начинает выдавать 5 Вольт, когда на элементе Пельтье еще только 1. О том, что всё готово к зарядке, можно узнать по горящему светодиоду на модуле.

Можете собрать свой, я же решил довериться китайцам, они предлагают готовый модуль с USB выходом, за 80 руб. на том же сайте.

Распотрошим наш блок питания. Мне пришлось сделать дополнительные дырки для лучшей циркуляции воздуха (блок питания попался очень уж древний).

Главный принцип в том, чтобы воздух засасывало снизу, и выходил он через верх. Проще говоря, нужно сделать обычную печку. Не забудьте предусмотреть отверстие для подкидывания щепок и подставку под котелок или кружку для кипячения воды, если вам это нужно.

Далее к ровной стенке нужно прикрепить модуль Пельтье с радиатором, предварительно равномерно нанеся термопасту. Чем плотнее контакт, тем лучше. Та сторона, где написана модель – холодная, именно к ней мы прикладываем радиатор. Если вы перепутали, модуль не будет выдавать напряжение, в этом случае нужно просто поменять провода местами.

Припаиваем повышающий преобразователь, и находим, куда его спрятать. Можно вообще оставить его висеть на проводах, но обязательно нужно заизолировать, например, одеть на него термоусадку.

Собираем всё вместе. Вот что должно получиться:

Как это работает?

Закидываем внутрь ветки, щепки, в общем, всё то, что горит. Затем разжигаем. Огонь нагревает стенки печки и элемент Пельтье, который на одной из этих стенок. Другая сторона элемента, которая на радиаторе, остается при уличной температуре. Чем больше разница температур, тем больше мощность, но не переборщите.

Максимальная эффективность достигается уже при разнице в 100 градусов. Со временем радиатор начинает нагреваться, и его нужно будет охлаждать. Можно подбрасывать снег, поливать водой, поставить радиатором на лед или в воду, поставить на него кружку с холодной водой. Вариантов много, самый простой это кулер, он будет забирать часть мощности, но за счет охлаждения общий результат не измениться.

НЕ допускайте воздействие больших температур на элемент, он может перегореть и сгореть. В документации указана максимальная температура 180 °С, но особо беспокоится не стоит, с хорошим охлаждением и на простых дровах ничего с ним не будет.

Если вы не будете ленится и всё правильно сделаете, то получите вот такую простую щепочницу на которой можно подогревать еду, кипятить, воду и одновременно заряжать свои гаджеты.

Её можно использовать дома, если отключили электричество, поставив внутрь свечку. Кстати если подключить к ней светодиоды, но свет будет на много ярче чем от самой свечки.

В любом месте где можно найти что-то горящее, у вас будет электричество, тепло и возможность удобно готовить еду, расходуя меньше горючего по сравнению с костром.

Первые испытания!

Пошел после работы в лес, солнце почти село, хворост мокрый, но печь оправдала себя на 100%.

Результат превзошёл все мои ожидания. Сразу после разгорания щепок, загорелся индикатор, я подключи телефон и он начал заряжаться. Зарядка шла стабильно.

Преобразователь вообще не напрягался. Еще я брал с собой охлаждающую подставку для ноутбука, на ней 2 кулера и светодиоды, должно прилично потреблять. Подключил, всё крутится, светится, ветерок дует. Брал еще USB вентилятор, подключил в конце, когда остались одни угли. Всё отлично крутится, даже не знаю что еще можно попробовать.

Результат:

Всё прекрасно работает выдает свои пол Ампера. Все таки нужен кулер, т.к. за пол часа радиатор нагрелся порядка 40 градусов, летом это будет еще больше. Пускай крутиться себе.

Языки пламени вырываются высоко вверх, мне лично такого костра не надо, буду закрывать часть отверстий, чтобы горело медленней.

Буду делать все по новой, возьму за основу стандартную щепочницу которую делают из консервных банок, но сделаю из метала потолще и прямоугольной формы. Куплю хороший радиатор с кулером подходящей формы и постараюсь сделать разборный вариант, чтобы при переноске занимало меньше места.

Получение питьевой воды с помощью модуля Пельтье

Выполнил студент группы АТ-11

Мухарлямов Ильдар

Эффект Пельтье

Вход: электрический ток.

Выход: количество теплоты, температура.

Сущность

При протекании постоянного электрического тока в цепи, состоящей из разнородных проводников, в местах контактов (спаях) проводников поглощаются или выделяются, в зависимости от направления тока, тепло. Тепло Пельтье, выделенное или поглощенное в слое, пропорционально полному заряду, прошедшему через спай, или произведению силы тока на время. Коэффициент Пельтье зависит от рода соприкасающихся проводников и от их температур.

р или n ) (см. рис.). Объяснение эффекта Пельтье заключается во взаимодействие электронов проводимости, замедлившихся или ускорившихся в контактном потенциале р-n перехода, с тепловым колебаниями атомов в массив полупроводника. В результате, в зависимости от направления движения электронов и соответственно тока, происходит нагрев () или охлаждение (Т с ) участка полупроводника, непосредственно примыкающего к спаю (р- n или n-p переходу).

Математическое описание

Где - тепло Пельтье, Дж

П – коэффициент Пельтье;

q – заряд, прошедший через контакт, Кл;

I - Ток в проводнике, А;

t – время, с.

Тепло Пельтье меняет знак при перемене направления тока. Пределы изменения параметров:

до 1 В – полупроводник;

I –до нескольких ампер;

Q – от 0 до 50 Дж (за 1 сек.)

Коэффициент Пельтье может быть выражен через коэффициент Томсона:

q T,

Где
Томсона;

Применение

Модуль Пельтье Примечателен тем, что при прохождении через него электрического тока представляет собой термонасос, т.е. перекачивает тепло с одной стороны на другую, благодаря чему активно используется в различных системах охлаждения, от холодильников для напитков, до систем охлаждения мощных полупроводниковых лазеров и различных чипов, особенно там, где нужно ускорить процесс забора тепла от нагревающегося элемента. Основные направления практического использования эффекта Пельтье в полупроводниках: получение холода для создания термоэлектрических охлаждающих устройств, подогрев для целей отопления, термостатирование, управление процессом кристаллизации в условиях постоянной температуры.

Для увеличения отношения сигнал/ шум фотоэлектронных умножителей (ФЭУ) предлагается способ охлаждения фотокатодов термоэлектрическими элементами, расположенными внутри вакуумной оболочки ФЭУ (Пат. 3757151 США).

Устройство для отбора газа, в котором отвод конденсата составляет одно целое с холодильником. На внутренней стороне полого конуса закреплены холодные спаи элементов Пельтье и от него ответвляется трубопровод для отбора измерительного газа. Холодильник отличается тем, что в качестве генератора тока, потребляемого элементами Пельтье, предусмотрена батарея термоэлементов, горячие спаи которых находятся в канале дымовых газов, а холодные спаи – во внешнем пространстве (Заявка 1297У02 ФРГ).

Изображение устройства

Плюсы и минусы применения ТЭМ

Зачастую к достоинствам модулей Пельтье относят:

сравнительно небольшие габариты;

возможность работы и на охлаждение, и на нагревание системы;

отсутствие движущихся частей, механических составляющих, подверженных износу.

В то же время ТЭМ обладают рядом недостатков, существенно сдерживающих их повсеместное практическое применение. Среди них следующие:

низкий КПД модулей;

необходимость наличия источника тока для их работы;

большая потребляемая мощность для достижения заметной разности температур и, как следствие, существенное тепло-выделение;

ограниченные габариты

Контрольные вопросы:

В чем сущность эффекта Пельтье?

(При протекании постоянного электрического тока в цепи, состоящей из разнородных проводников, в местах контактов (спаях) проводников поглощаются или выделяются, в зависимости от направления тока, тепло.)

От чего зависит коэффициент Пельтье?

(Коэффициент Пельтье зависит от рода соприкасающихся проводников и от их температур.)

Какие проводники используется в эффекте Пельтье?

Наиболее сильно эффект Пельтье проявляется на контактах полупроводников с различным типом проводимости (р или n )

Как связан коэффициент Пельтье, с коэффициентом Томсона?

q T,

Где
Томсона;

Т – коэффициент температуры, К.

Основные применение эффекта?

(Используется в различных системах охлаждения)

Задачи:

Найти коэффициент Пельтье, зная что ток равный 10 А прошел за 3 секунды и выделил 50 Дж тепла.

Чему будет равен коэффициент Томсона, если заряд равен 70 Кл, а абсолютная температура равна 300 К. Коэффициент Пельтье равен 1,7 В.

Сколько выделится тепла в местах контакта разнородных проводников, если коэффициент Пельтье равен 73 мВ, а заряд прошедший через термомодуль равен 40 Кл.

Решение: Qп=П*q=2.92 (Дж).

Найти время за которое пройдет ток в проводнике зная, что напряжение 120 В, сопротивление 10 Ом. При этом выделяется 1 Дж тепла, а коэффициент Пельтье равен 60 мВ.

Термопреобразователь (модуль Пельтье) работает по принципу, обратному действию термопары, - появлению разности температур, когда протекает электрический ток.

Как работает элемент Пельтье?

Довольно просто применять модуль Пельтье, принцип работы которого заключается в выделении или поглощении тепла в момент контакта разных материалов при прохождении через него энергетического потока электронов перед контактом и после него отличается. Если на выходе она меньше, значит, там выделяется тепло. Когда электроны в контакте тормозятся электрическим полем, они передают кинетическую энергию кристаллической решетке, разогревая ее. Если они ускоряются, тепло поглощается. Это происходит за счет того, что часть энергии забирается у кристаллической решетки и происходит ее охлаждение.

В значительной степени это явление присуще полупроводникам, что объясняется большой разностью зарядов.

Модуль Пельтье, применение которого является темой нашего обзора, используется при создании термоэлектрических охлаждающих устройств (ТЭМ). Простейшее из них состоит из двух полупроводников p- и n-типов, последовательно соединенных через медные контакты.

Если электроны движутся от полупроводника "p" к "n", на первом переходе с металлической перемычкой они рекомбинируют с выделением энергии. Следующий переход из полупроводника "p" в медный проводник сопровождается "вытягиванием" электронов через контакт электрическим полем. Данный процесс приводит к поглощению энергии и охлаждению области вокруг контакта. Аналогичным образом происходят процессы на следующих переходах.

При расположении нагреваемых и охлаждаемых контактов в разных параллельных плоскостях получится практическая реализация способа. Полупроводники изготавливаются из селена, висмута, сурьмы или теллура. Модуль Пельтье вмещает большое количество термопар, размещенных между керамическими пластинами из нитрида или оксида алюминия.

Факторы, влияющие на эффективность ТЭМ

Сила тока.
Количество термопар (до нескольких сотен).
Типы полупроводников.
Скорость охлаждения.

Больших величин достигнуть пока не удалось из-за низкого КПД (5-8 %) и высокой стоимости. Чтобы ТЭМ успешно работал, надо обеспечить эффективный отвод тепла с нагреваемой стороны. Это создает сложности в практическом воплощении способа. Если изменить полярность, холодная и горячая стороны меняются друг с другом.

Достоинства и недостатки модулей

Потребность в ТЭМ появилась с возникновением электронных устройств, нуждающихся в миниатюрных системах охлаждения. Преимущества модулей следующие:

компактность;
отсутствие подвижных соединений;
модуль Пельтье принцип работы имеет обратимый при смене полярности;
простота каскадных соединений для повышения мощности.

Главным недостатком модуля является низкий КПД. Это проявляется в больших затратах мощности при достижении требуемого эффекта охлаждения. Кроме того, он обладает высокой стоимостью.

Применение ТЭМ

Пельтье модуль применяется преимущественно для охлаждения микросхем и небольших деталей. Начало было положено для охлаждения элементов военной техники:

микросхемы;
инфракрасные детекторы;
элементы лазеров;
кварцевые генераторы.

Термоэлектрический модуль Пельтье постепенно стал применяться в бытовой технике: для создания холодильников, кондиционеров, генераторов, терморегуляторов. Главным его назначением является охлаждение небольших объектов.

Охлаждение процессора

Основные компоненты компьютеров постоянно совершенствуются, что приводит к росту тепловыделения. Вместе с ними развиваются системы охлаждения с применением новаторских технологий, с современными средствами контроля. Модуль Пельтье применение в данной сфере нашел прежде всего в охлаждении микросхем и других радиодеталей. С форсированными режимами разгона микропроцессоров традиционные кулеры уже не справляются. А увеличение частоты работы процессоров дает возможность повысить их быстродействие.

Увеличение скорости вращения вентилятора приводит к значительному шуму. Его устраняют за счет использования модуля Пельтье в комбинированной системе охлаждения. Таким путем передовые фирмы быстро освоили производство эффективных охлаждающих систем, которые стали пользоваться большим спросом.

С процессоров тепло обычно отводится кулерами. Воздушный поток может засасываться снаружи или поступать изнутри системного блока. Главная проблема состоит в том, что температура воздуха порой оказывается недостаточной для теплоотвода. Поэтому ТЭМ стали использовать для охлаждения потока воздуха, поступающего в системный блок, тем самым повышая эффективность теплообмена. Таким образом, встроенный воздушный кондиционер является помощником традиционной системы охлаждения компьютера.

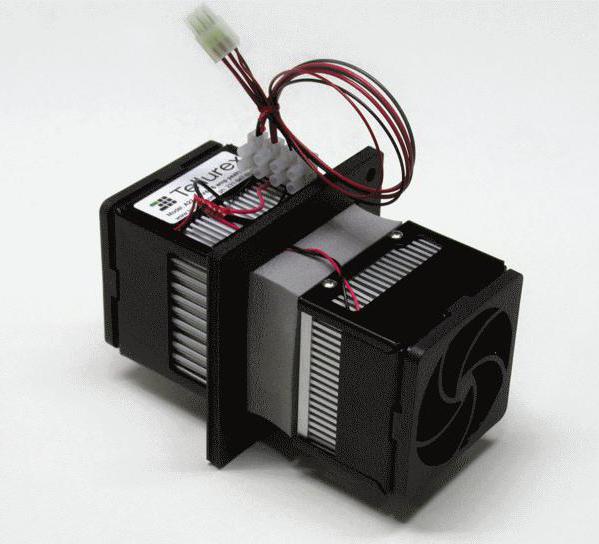

С обеих сторон модуля крепятся алюминиевые радиаторы. Со стороны холодной пластины нагнетается воздух на охлаждение к процессору. После того как он заберет тепло, его выдувает другой вентилятор через радиатор горячей пластины модуля.

Современный ТЭМ управляется электронным устройством с датчиком температуры, где степень охлаждения пропорциональна разогреву процессора.

Активизация охлаждения процессоров создает также некоторые проблемы.

Простые охлаждающие модули Пельтье предназначены для непрерывной работы. При пониженном энергопотреблении также уменьшается тепловыделение, что может вызвать переохлаждение кристалла и последующее зависание процессора.
Если работа кулера и холодильника не будет должным образом согласована, последний может перейти в режим нагрева вместо охлаждения. Источник дополнительного тепла вызовет перегрев процессора.

Таким образом, для современных процессоров нужны передовые технологии охлаждения с контролем работы самих модулей. Подобные изменения режимов работы не происходят с видеокартами, которые также требуют интенсивного охлаждения. Поэтому для них ТЭМ подходит идеально.

Автохолодильник своими руками

В середине прошлого века отечественная промышленность пыталась освоить выпуск малогабаритных холодильников, основанных на эффекте Пельтье. Существующие технологии того времени не позволили этого сделать. Сейчас сдерживающим фактором преимущественно является высокая цена, но попытки продолжаются, и успехи здесь уже достигнуты.

Широкое производство термоэлектрических устройств позволяет создать своими руками небольшой холодильник, удобный для использования в автомобилях. Его основой является "сэндвич", который делается следующим образом.

На верхний радиатор наносится слой теплопроводной пасты типа КПТ-8 и приклеивается Пельтье модуль с одной стороны керамической поверхности.
Аналогично к нему крепится с нижней стороны другой радиатор, предназначенный для помещения в камеру холодильника.
Все устройство плотно сжимается и просушивается в течение 4-5 часов.
На обоих радиаторах устанавливаются кулеры: верхний будет отводить тепло, а нижний - выравнивать температуру в камере холодильника.

Корпус холодильника делается с теплоизолирующей прокладкой внутри. Важно, чтобы он плотно закрывался. Для этого можно использовать обычный пластиковый ящик для инструментов.

Питание 12 В подается из системы автомобиля. Его можно сделать и от сети 220 В переменного тока, с блоком питания. Схема преобразования переменного тока в постоянной применяется самая простая. Она содержит выпрямительный мост и сглаживающий пульсации конденсатор. При этом важно, чтобы на выходе они не превышали величину 5 % от номинального значения, иначе эффективность устройства снижается. У модуля имеются два вывода из цветных проводов. К красному всегда подключается "плюс", к черному - "минус".

Мощность ТЭМ должна соответствовать объему бокса. Первые 3 цифры маркировки означают количество пар полупроводниковых микроэлементов внутри модуля (49-127 и более). выражается двумя последними цифрами маркировки (от 3 до 15 А). Если мощности недостаточно, надо приклеить на радиаторы еще один модуль.

Обратите внимание! Если сила тока будет превосходить мощность элемента, он будет нагреваться с обеих сторон и быстро выйдет из строя.

Модуль Пельтье: генератор электрической энергии

ТЭМ можно использовать для выработки электроэнергии. Для этого надо создать перепад температуры между пластинами, и расположенные между ними термопары будут вырабатывать электрический ток.

Для практического использования нужен ТЭМ не менее чем на 5 В. Тогда с его помощью можно будет заряжать мобильный телефон. Из-за низкого КПД модуля Пельтье потребуется повышающий преобразователь постоянного напряжения. Для сборки генератора понадобятся:

2 модуля Пельтье ТЕС1-12705 с размером пластин 40х40 мм;
преобразователь ЕК-1674;
алюминиевые пластины толщиной 3 мм;
кастрюля для воды;
термостойкий клей.

Между пластинами помещаются два модуля на клей, а затем вся конструкция фиксируется на дне кастрюли. Если ее заполнить водой и поставить на огонь, получится необходимая разность температуры, вырабатывающая ЭДС порядка 1,5 В. Подключив модули к повышающему преобразователю, можно повысить напряжение до 5 В, необходимых для зарядки аккумулятора телефона.

Чем больше разница температуры между водой и нижней подогреваемой пластиной, тем генератор работает эффективней. Поэтому надо стараться снижать нагрев воды разными способами: сделать ее проточной, почаще заменять свежей и т. п. Действенным средством увеличения разности температур является каскадное включение модулей, когда они накладываются слоями один на другой. Увеличение габаритных размеров устройства позволяет поместить между пластинами больше элементов и тем самым увеличить общую мощность.

Производительности генератора будет достаточно для зарядки небольших аккумуляторов, работы светодиодных ламп или радиоприемника. Обратите внимание! Для создания термогенераторов потребуются модули, способные работать при 300-400 0 С! Остальные подойдут только для пробных испытаний.

В отличие от других средств альтернативного получения электроэнергии они могут работать во время движения, если создать что-то типа каталитического нагревателя.

Отечественные модули Пельтье

ТЭМ своего производства появились у нас на рынке не так давно. Они отличаются высокой надежностью и имеют хорошие характеристики. Модуль Пельтье, который пользуется широким спросом, имеет размеры 40х40 мм. Он рассчитан на максимальный ток 6 А и напряжение до 15 В.

Отечественный модуль Пельтье купить можно за небольшую цену. При 85 Вт он создает температурный перепад 60 0 С. Вместе с кулером он способен защитить от перегрева процессор с рассеиваемой мощностью 40 Вт.

Характеристики модулей ведущих фирм

Зарубежные устройства представлены на рынке в большем разнообразии. Для защиты процессоров ведущих фирм применяется в качестве холодильника РАХ56В модуль Пельтье, цена которого в комплекте с вентилятором составляет $35.

При размерах 30х30 мм он поддерживает температуру процессора не выше 63 0 С при выделяемой мощности 25 Вт. Для питания достаточно напряжения 5 В, а ток не превышает 1,5 А.

Хорошо подходит под охлаждение процессора модуль Пельтье РА6ЕХВ, обеспечивающий нормальный температурный режим при мощности рассеивания 40 Вт. Площадь его модуля составляет 40х40 мм, а потребляемый ток - до 8 А. Кроме внушительных размеров - 60х60х52,5 мм (вместе с вентилятором) - устройство требует наличия вокруг него свободного пространства. Цена его составляет $65.

Когда применяется модуль Пельтье, технические характеристики у него должны соответствовать потребностям охлаждаемых устройств. Недопустимо, чтобы у них была слишком низкая температура. Это может привести к конденсации влаги, которая губительно действует на электронику.

Модули для изготовления генераторов, такие как отличаются большей мощностью - 72 Вт и 108 Вт соответственно. Их различают по маркировке, всегда наносимой на горячую сторону. Максимальная допускаемая температура горячей стороны у них составляет 150-160 0 С. Чем больше температурный перепад между пластинами, тем выше получается напряжение на выходе. Устройство работает при максимальном температурном перепаде 600 0 С.

Модуль Пельтье купить можно недорого - порядка $10 и менее за штуку, если хорошо поискать. Довольно часто продавцы значительно завышают цены, но можно найти в несколько раз дешевле, если приобретать на распродаже.

Заключение

Эффект Пельтье нашел применение в настоящее время в создании небольших холодильников, необходимых современной технике. Обратимость процесса дает возможность изготовить микроэлектростанции, востребованные для зарядки аккумуляторов электронных устройств.

В отличие от других средств альтернативного получения электроэнергии, они могут работать во время движения, если установить каталитический нагреватель.

ПЕЛЬТЬЕ ЭФФЕКТ

Выделение или теплоты при прохождении электрич. тока I через контакт двух разл. проводников. Выделение теплоты сменяется поглощением при изменении направления тока. Открыт франц. физиком Ж. Пельтье (J. Peltier) в 1834. Кол-во теплоты Qп=ПI, где П - коэффициент Пельтье, равный: П=TDa. Здесь Т - абс. темп-pa, Da-разность термоэлектрич. коэфф. проводников.

П. э. объясняется тем, что ср. носителей тока зависит от их энергетич. спектра, концентрации и механизмов их рассеяния и поэтому в разных проводниках различна. При переходе из одного проводника в другой эл-ны либо передают избыточную энергию атомам, либо пополняют недостаток энергии за их счёт. В первом случае вблизи контакта выделяется, а во втором поглощается Пельтье. При переходе эл-нов из полупроводника в металл энергия эл-нов проводимости ПП значительно выше уровня Ферми металла, и эл-ны отдают свою избыточную энергию. При противоположном направлении тока из металла в ПП могут перейти только те эл-ны, энергия к-рых выше дна зоны проводимости ПП. Тепловое равновесие в металле при этом нарушается и восстанавливается за счёт тепловых колебаний крист. решётки. При этом поглощается теплота Пельтье. На контакте двух ПП или двух металлов также выделяется (или поглощается) теплота Пельтье вследствие того, что ср. энергия носителей заряда по обе стороны контакта различна.

П. э. используется для охлаждения в холодильных установках и в нек-рых электронных приборах.

Физический энциклопедический словарь. - М.: Советская энциклопедия . . 1983 .

ПЕЛЬТЬЕ ЭФФЕКТ

Выделение или поглощениетепла на контакте двух разнородных проводников в зависимости от направленияэлектрич. тока, текущего через контакт. Открыт Ж. Пельтье (J. Peltier)в 1834. Мощность тепловыделения Q = П 12 j , где j - плотность тока, П 12 = П 1 - П 2 (П 1 ,П 2 - абс. коэф. Пельтье контактирующих материалов, являющихсяхарактеристиками этих материалов). Причина возникновения П. э. заключаетсяв том, что ср. энергия носителей заряда (для определённости электронов),участвующих в электропроводности, в разл. проводниках различна, т. к. зависитот их энергетич. спектра, концентрации и механизма рассеяния (см. Рассеяниеносителей заряда). При переходе из одного проводника в другой электронылибо передают избыточную энергию решётке, либо пополняют недостаток энергииза её счёт (в зависимости от направления тока). В первом случае вблизиконтакта выделяется, а во втором - поглощается т. н. теплота Пельтье. Напр.,на контакте полупроводник - металл (рис.) энергия электронов, переходящихиз полупроводника n -типа в металл (левый контакт), значительно превышаетэнергию Ферми Поэтому они нарушают в металле. Равновесие восстанавливаетсяв результате столкновений, при к-рых электроны термализуются, отдавая избыточнуюэнергию кристаллич. решётке. В полупроводник из металла (правый контакт)могут перейти только самые энергичные электроны, вследствие этого электронныйгаз в металле охлаждается. На восстановление равновесного распределениярасходуется энергия колебаний решётки.

Эффект Пельтье на контактах полупроводник n -типа -металл;- уровень Ферми;- дно зоны проводимости полупроводника:- потолок валентной зоны.

На контакте двух полупроводников или двухметаллов также выделяется (или поглощается) теплота Пельтье, вследствиетого, что ср. энергия участвующих в токе носителей заряда по обе стороныконтакта различна.
Выражение для абс. коэф. Пельтье П (носителизаряда - электроны) имеет вид

где . - кинетич. энергия и электронов, f 1 - неравновеснаячасть ф-ции распределения электронов,- плотность состояний. Как видно из (1), коэф. П представляет собойотклонение ср. энергии носителей в потоке от энергии Ферми отнесённое к единице заряда. Для определения П необходимо знать ф-цию и найти т. е. решить кинетич. ур-ние. В случае параболич. закона дисперсии электроновпроводимости ( р)(р - квазиимпульс) и степенной зависимости длины свободного пробега . от энергии при отсутствии вырождения в полупроводнике коэф. П определяетсяф-лой

Здесь - параметр рассеяния, Т - абс. темп-pa (см. Рассеяние носителейзаряда в твёрдом теле);отсчитывается от дна зоны проводимости.
Как видно из (2), еП но абс. величинеможет достигать десятков kT. С увеличением концентрации электроновв вырожденном проводнике или уменьшением Т величина П уменьшаетсяи при

Коэф. Пельтье связан с коэф. термоэдс т. П= Т.

Это позволяет использовать для оценки Презультаты микроскопич. теории для Коэф. Пельтье, являющийся важной техн. характеристикой материалов, какправило, не измеряется, а вычисляется по измерение к-рого более просто.
П. э. используется в термоэлектрич. холодильникахи термостатах, а также для управления процессом кристаллизации за счётвыделения или поглощения тепла на границе жидкой и твёрдой фаз при пропусканииэлектрич. тока.

Лит.: Ансельм А. И., Введение втеорию полупроводников, 2 изд., М., 1978; Аскеров Б. М., Электронные явленияпереноса в полупроводниках, М., 1985; Зеегер К., Физика полупроводников, 3. М. Дашевский.

Физическая энциклопедия. В 5-ти томах. - М.: Советская энциклопедия . Главный редактор А. М. Прохоров . 1988 .

Смотреть что такое "ПЕЛЬТЬЕ ЭФФЕКТ" в других словарях:

Выделение или поглощение теплоты при прохождении тока через контакт (спай) двух разных проводников. Количество теплоты пропорционально силе тока. Используется в холодильных установках. Открыт в 1834 Ж. Пельтье. * * * ПЕЛЬТЬЕ ЭФФЕКТ ПЕЛЬТЬЕ ЭФФЕКТ … Энциклопедический словарь

Эффект Пельтье процесс выделения или поглощения тепла при прохождении электрического тока через контакт двух разнородных проводников. Величина выделяемого тепла и его знак зависят от вида контактирующих веществ, силы тока и времени прохождения… … Википедия

Выделение или поглощение теплоты при прохождении тока через контакт (спай) двух разных проводников. Количество теплоты пропорционально силе тока. Используется в холодильных установках. Открыт в 1834 Ж. Пельтье … Большой Энциклопедический словарь

Выделение или поглощение тепла при прохождении электрического тока через контакт (спай) двух различных проводников. Выделение тепла сменяется поглощением при изменении направления тока. Открыт Ж. Пельтье в 1834. Количество выделенного или …

Эффект Пельтье термоэлектрическое явление, при котором происходит выделение или поглощение тепла при прохождении электрического тока в месте контакта (спая) двух разнородных проводников. Величина выделяемого тепла и его знак зависят от вида … Википедия

Эффект Зеебека явление возникновения ЭДС в замкнутой электрической цепи, состоящей из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах. Эффект Зеебека также иногда называют… … Википедия

Пельтье (Peltier) Жан Шарль Атаназ (22.2.1785, Ам, Сомма, ‒ 27.10.1845, Париж), французский физик и метеоролог. Работал часовщиком фирмы А. Л. Бреге. Получив наследство (1815), посвятил себя науке. Научные работы по термоэлектричеству,… … Большая советская энциклопедия

Эффект Томсона одно из термоэлектрических явлений, заключающееся в том, что в однородном неравномерно нагретом проводнике с постоянным током, дополнительно к теплоте, выделяемой в соответствии с законом Джоуля Ленца, в объёме… … Википедия

Жан Шарль Пельтье фр. Jean Charles Peltier Жан Пельтье Дата рождения … Википедия

Термоэлектрические явления … Википедия
